flankerende transmissie

Meer info over flankerende geluidstransmissie



Op deze pagina vind je een korte uitleg over het belang van flankerende geluidstransmissie.


De impact van de flankerende wegen evalueren is complex en de formules (EN ISO 12354) vereisen een pak inputdata die in een bestaand gebouw zelden tot nooit gekend zijn.



Flankerend geluid kan afstralen in ruimtes die niet aan elkaar grenzen.

flankerende geluidstransmissie luchtgeluid
flankerend contactgeluid
flankerende transmissie luchtgeluid

De bijdrage van flankerende transmissie wordt voornamelijk bepaald door:


  • de mate van ontkoppeling tussen scheidingselement en flankerende elementen
    • in recente rijwoningen en appartementen is de ontkoppeling van bouwelementen om de flankerende geluidstransmissie te beperken ingeburgerd
      • ankerloze spouwmuren
      • niet-doorlopende vloerplaten
      • speciale aandacht voor de funderingen
      • zwevende dekvloer op zowel gelijkvloers als verdiepingsvloer
      • akoestische ontkoppelingsstrips onder muren indien vloeren toch doorlopen
      • ....
        • in oudere gebouwen kun je er van uitgaan dat ze hard gekoppeld zijn


      • de oppervlaktemassaverhouding van de scheidingselementen en de flankerende elementen
        • hoe zwaarder de flankerende elementen hoe minder flankerende transmissie


      • het type bouwknoop: T of +
        • In een T kunnen de trillingen 2 wegen uit
        • in een kruis kunnen de trillingen 3 wegen uit

      Onderscheid luchtgeluid - contactgeluid


      De impact van flankerend geluid is meestal groter bij luchtgeluid dan bij contactgeluid.



      Bij luchtgeluid zijn er naast de directe weg 12 flankerende transmissiewegen tussen 2 naast elkaar liggende of gestapelde ruimtes.


      Luchtgeluid exiteert in de zendruimte zowel alle muren, de vloer als het plafond.


      flankerende geluid

      gemene muur zendruimte naar  plafond ontvangstruimte

      gemene muur zendruimte naar - vloer ontvangstruimte

      plafond zendruimte naar plafond ontvangstruimte

      plafond zendruimte naar gemene muur ontvangstruimte

      vloer zendruimte naar vloer ontvangstruimte

      vloer zendruimte naar gemene muur ontvangstruimte

      Bij contactgeluid hebben we het vooral over voetstappen en verschuivend meubilair. Deze bronnen in de zendruimte exiteren alleen de vloer waardoor vooral de directe transmissie belangerijk is. Er zijn bij voetstappen en verschuivend meubilair in gestapelde ruimtes naast 1 directe transmissieweg ook nog  4 flankerende wegen aanwezig. Bij naast elkaar liggende ruimtes zijn er 2 flankerende tranmissiewegen (vloer zendruimte / vloer ontvangstruimte en vloer zendruimte / gemene muur ontvangstruimte). Met een goede zwevende dekvloer in de zendruimte is de impact van de flankerende transmissie beperkt.

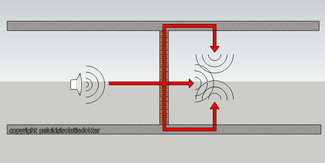

      Flankerende geluidstransmissie omzeilt de voorzetwand tegen de gemene muur of het ontkoppelde plafond onder de gemene vloerplaat

      flankerend geluidstransmissie

      De voorzetwand heeft een positieve impact op:


      • de directe weg doorheen de gemene muur
      • de flankerende weg vloer zendruimte - gemene muur ontvangstruimte


      De voorzetwand heeft geen enkele impact op:


      • de flankerende weg vloer zendruimte - vloer ontvangstruimte
      • de flankerende weg gemene muur zendruimte - vloer ontvangstruimte



      Tussen 2 naast elkaar liggende balkvormige ruimtes heeft de voorzetwand tegen de gemene muur slechts impact op de directe geluidstransmissieweg en 4 van de 12 flankerende wegen

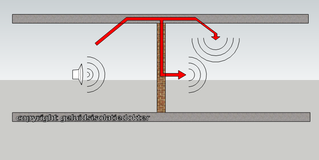

      Het ontkoppeld plafond heeft een positieve impact op:


      • de directe geluidstransmissie doorheen de scheidingsvloer
      • de flankerende weg linkerwand zendruimte - scheidingsvloer ontvangstruimte



      Het ontkoppeld plafond heeft geen enkele impact op:


      • de flankerende weg linkerwand zendruimte  - linkerwand ontvangstruimte
      • de flankerende weg vloer zendruimte - linkerwand ontvangstruimte



      Tussen 2 gestapelde balkvormige ruimtes heeft het geluidsisolerende plafond slechts impact of de directe geluidstransmissieweg en 4 van de 12 flankerende wegen.
