Alles wat je moet weten over droge zwevende dekvloeren
Zwevende dekvloeren zijn een populaire keuze voor zowel houten als massieve draagvloeren om zowel luchtgeluid als contactgeluidisolatie te verbeteren.
Door een veerkrachtige laag tussen de draagvloer en de dekvloer worden trillingen gedempt die ontstaan door voetstappen, meubels die verschoven worden en op de vloer invallend luchtgeluid.
Het concept droge zwevende dekvloer
Het concept van droge zwevende dekvloeren bestaat al vele decennia en wordt hoofdzakelijk gebruikt voor akoestische verbeteringen van houten draagvloeren. Door voortdurende ontwikkelingen in trillingsisolatoren worden ze steeds doeltreffender.
De techniek van droge zwevende dekvloeren wordt vaak toegepast in renovatieprojecten wanneer het draagvermogen van de vloer beperkt is, waarbij zwaardere zand/cement-chapes vervangen worden door lichtere plaatmaterialen.
Een droge zwevende dekvloer die belasting puntsgewijs (op pads voor puntbelasting) of op lijnen (met strips voor lijnbelasting) concentreert, is een effectieve methode om zowel contactgeluid als luchtgeluidisolatie te verbeteren.
Voordelen van droge zwevende dekvloeren
- Kan op vrijwel elk type verdiepingsvloer
-
- massieve verdiepingsvloer
-
- CLT verdiepingsvloer
.png?etag=%2219c1e-664f5db2%22&sourceContentType=image%2Fpng&ignoreAspectRatio&resize=856%2B174)
-
- houten verdiepingsvloer
- Beperkt gewicht
- Geen droogtijd, de vloer kan onmiddellijk afgewerkt worden
- Goede contactgeluidsisolatie
- Compatibel met vloerverwarming
Nadelen van droge zwevende dekvloeren worden vooral veroorzaakt door de impact van de opbouwhoogte op:
- Deuren
- Stopcontacten
- Trappen
- Vaste meubels
Hoe elastischer de contactgeluidsisolatie hoe beter de contactgeluidsisolatie.
Maar een te elastische verende laag kan ervoor zorgen dat je gevoel krijgt op een verende sportvloer te lopen.
Plaatsing van een droge zwevende dekvloer
Welke geluidsisolatieverbeteringen zijn mogelijk met droge zwevende dekvloeren?
Laboresultaten (zowel luchtgeluid als contactgeluid) van droge zwevende dekvloeren op basis van Akustik + Sylomer Floor Mounts in combinatie met zowel massieve als lichte houten draagvloeren.
massieve verdiepingsvloer
verbetering contactgeluid ∆Lw tot 38 dB
verbetering luchtgeluid ∆Rw tot 19 dB
houten verdiepingsvloer
verbetering contactgeuid ∆Lw tot 32 dB
verbetering luchtgeluid ∆Rw tot 15 dB
Types contactgeluidsisolatie voor droge zwevende dekvloeren
In specifieke situaties gebruiken we metalen veren die we niet als voorraaditem aanhouden maar op projectbasis doorbesteld worden.
Ik help je vrijblijvend bij het ontwerpen van een droge zwevende dekvloer.
De strip- en padoplossingen worden steeds projectspecifiek op maat versneden.
De afveerfrequentie is de parameter om contactgeluiden te isoleren
Afveerfrequentie
- Rond de afveerfrequentie kennen we geen trillingsisolatie maar opslingering = een versterking van de trillingen
- Frequenties vanaf de afveerfrequentie x √2 worden geisoleerd
- Hoe hoger de storende frequentie boven de afveerfrequentie ligt hoe hoger het % trillingsisolatie
Onderstaand een berekening waarbij we ons focussen op de door voetstappen gegenereerde trillingen. Dit zijn vooral laagfrequente trillingen (lager dan 100 Hz). Het spectrum van trillignen dat voetstappen veroorzaken wordt bepaald door het type schoeisel, de manier van stappen, het gewicht,.... van de persoon die rondloopt op de bovenliggende verdieping.
Rondlopen op sokken of op sportschoenen is een wereld van verschil als je het spectraal bekijkt.
Rekenvoorbeeld
Belasting = vaste + dynamische belasting
- Vaste belasting = OSB 22 mm + 2 cm gipsvezelplaat
- +/- 14 kg/m² + 22 kg/m² = 36 kg/m²
- Dynamische belasting = personen, meubilair,....
- +/- 150 kg/m²
- Totale belasting
- 36 kg/m² + 150 kg/m² = 186 kg/m²
- Puntsgewijze belasting
- Mesh (= de hart op hart afstand tussen de contactgeluidsisolatie): 50 cm x 50 cm
- Belasting per veer/pad of mount = 46,5 kg
Storende frequentie = voetstappen
- We bekijken het voor voetstappen relevante spectrum tussen 35 Hz en 100 Hz
Indicatieve prijs inclusief BTW en verzendkosten binnen België.
product | afveerfrequentie bij 46,5 kg/belasting | trillingsisolatie voor trillingen met een frequentie hoger dan | % van de maximale belasting vanuit akoestisch standpunt |
Sylomer pad 450 12,5 mm | 21,3 Hz | 30 Hz | 58 % |
Sylomer pad 450 25 mm | 14.2 Hz | 20 Hz | 58 % |
Sylomer Floor Mount 75 | 12,4 Hz | 18 Hz | 62 % |
Sylomer Floor Block 110 | 10,1 Hz | 14 Hz | 46,5% |
AFS 75 veer + Sylomer | 4,6 Hz | 7 Hz | 62% |
Een iets elastischer type pad, mount of veer kiezen zou leiden tot een iets hoger % trillingsisolatie. Maar we bouwen altijd een veiligheidsmarge in wat belasting betreft. We zoeken steeds naar het type contactgeluidsisolatie dat bij de belasting waarmee we rekenen tussen de 40% en 60% van zijn totale belastbaarheid vanuit akoestisch oogpunt* belast wordt.
Komt er een hogere belasting op de vloer dan gaat het systeem nog beter werken.
* wanneer de belasting te groot wordt gaat de verende leeg te veel ingedrukt worden waardoor ze terug gaat "verstijven".
product | trillingsisolatie bij 35 Hz | trillingsisolatie bij 50 Hz | trillingsisolatie bij 75 Hz | trillingsisolatie bij 100 Hz |
Sylomer pad 450 12,5 mm | 41 % | 78 % | 91 % | 95% |
Sylomer pad 450 25 mm | 80% | 91 % | 96% | 98% |
Sylomer Floor Mount 75 | 86 % | 93% | 97% | 98% |
AFB Floor Block 110 | 91% | 96% | 98% | 99% |
AFS 75 veer | 98 % | 99,1 % | 99,6% | 99,8% |
Mesh
Op een massieve draagvloer is de mesh of de hart op hart afstanden tussen de mounts, blokken of pads vrij te kiezen.
Het type veer en de tussenafstanden worden op basis van de door de ontwerpers opgegeven belastingen berekend. Te grote tussenafstanden laten wel besparingen op het aantal blokken of pads toe maar zorgen tevens voor een iets minder stabiele vloer. Wij houden als vuistregel 4 steunpunten per m² aan.
Bij houten roosteringen waarbij de mounts, blokken of pads rechtstreeks op de balken komen is de mesh deels afhankelijk van de hart op hart afstand tussen de houten balken.
De belasting bepaalt het subtype van de contactgeluidsisolatie
De pads, strips of veren vereisen een minimale belasting om te kunnen werken maar mogen ook niet te veel belast worden. Als ze te veel ingedrukt worden gaan ze weer verstijven met een negatieve impact op de trillingsisolatie tot gevolg.
Vuistregel is minimaal 5% indrukking en maximaal 20% indrukking.
Ik vergelijk het altijd zo:
- plaats je de veren van een auto onder een vrachtwagen dan gaan ze volledig ingedrukt worden en kunnen ze geen schokken/trillingen isoleren
- plaats je de veren van een vrachtwagen onder een auto dan is de auto niet zwaar genoeg om de veren te doen inzakken en gaan ze ook geen trillingen/schokken isoleren
We maken hierbij een onderscheid tussen permanente en dynamische belastingen.
Permanente belasting
Het eigen gewicht van de vloerafwerking bij een droge zwevende dekvloer kan variëren van minder dan 20 tot meer dan 60 kg/m².
Dynamische belasting (meubels, personen,...)
De standaard rekenwaarde (indien de ontwerpers ons geen info kunnen bezorgen) voor gebruiksbelasting bij residentiële gebouwen bedraagt 150 tot 200 kg/m².
De dynamische belasting is meestal veel groter dan de permanente belasting.
Materialen voor een droge zwevende dekvloer
Plaatmateriaal
- OSB
- Gipsvezelplaten
Geluidsabsorberend materiaal als spouwvulling
- Glaswol
- Isover Isoconfort
- Knauf Multifit 35
- Ursa Homtec 35
- Rotswol
- Rockwool Rockroof Flexi
- Knauf Rock4all
- Ecologische materialen
Enkele jaren terug heeft het WTCB testen uitgevoerd om te zien of ecologische isolatiematerialen als spouwvulling dezelfde akoestische prestaties hebben. Uit dat onderzoek bleek dat materialen zoals hennepmatten, cellulosematten, matten van gerecycleerd katoen dezelfde akoestische eigenschappen hebben als glaswol.
Enkele voorbeelden van deze materialen zijn:
-
- Houtwol
- Gutex Thermoflex
- Pavatex Pavaflex
- Steico Steicoflex
- Isonat/Isover
- Houtwol
-
- Gerecycleerd katoen
- Soprema Pavatextil
- https://www.soprema.be/nl/product/isolatie/katoen/pavatextil-p
- Le Relais Métisse
- Soprema Pavatextil
- Gerecycleerd katoen
-
- Hennepwol
- Biofib Chanvre
- Hennepwol
-
- Cellulosematten
- Biofib Ouatte
- Cellulosematten
Vergeet de perimeterisolatie niet!
De droge zwevende dekvloer mag geen hard contact maken met de flankerende wanden. Daarom kleven we perimeterisolatie rondom rond.
Hiervoor gebruiken we zelfklevend polyethyleenschuim.
Vrijblijvende hulp bij het ontwerpen van een zwevende dekvloer
Wat is een droge zwevende dekvloer?
Zwevende dekvloeren zijn vloerconstructies die niet rechtstreeks op de draagvloer worden bevestigd. In plaats daarvan worden ze bovenop een isolatielaag geplaatst, waardoor ze vrij kunnen bewegen zonder de ondervloer aan te tasten. Dit biedt verschillende voordelen ten opzichte van traditionele vloersystemen.
In tegenstelling tot een traditionele zwevende dekvloer wordt er bij een droge zwevende dekvloer geen chape gebruikte maar plaatmaterialen.
Een droge zwevende dekvloer bestaat uit:
- Contactgeluidsisolatie
- Meestal pads of strips
- Tussen de pads of strips geluidsabsorberend materiaal
- Vloerafwerking
- OSB + vloerafwerking
- OSB + gipsvezelplaat + vloerafwerking
- Gipsvezelplaten + vloerafwerking

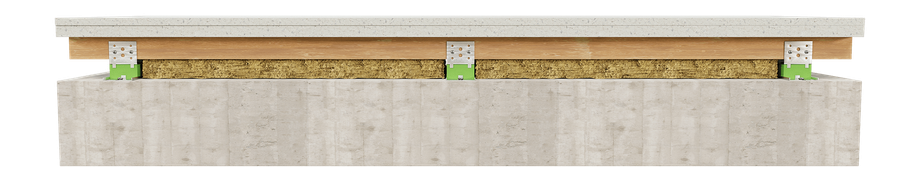

Droge zwevende dekvloer op een massieve draagvloer
Floor Mount
+ Rigudur vloerplaat 20 mm
+ Rigidur gipsvezelplaat 13 mm
verbetering contactgeluidsisolatie
∆Lw 38 dB
∆Lw + ∆CI 25 dB
verbetering luchtgeluidsisolatie
∆Rw 19 dB
∆Rw + C 17 dB
∆Rw + Ctr 16 dB
Floor Mount + OSB 22 mm
verbetering contactgeluidsisolatie
∆Lw 31 dB
∆Lw + ∆CI 19 dB
verbetering luchtgeluidsisolatie
∆Rw 15 dB
∆Rw + C 13 dB
∆Rw + Ctr 11 dB
In de praktijk telt als oppervlaktemassa het gewicht voor de luchtgeluidsisolatie het gewicht van het plaatmateriaal . De hogere oppervlakemasse verklaart het verschil in ∆Rw van 4 dB tussen de Rigidur platen en de OSB plaat.
Als gewicht op de veren voor de contactgeluidsisolatie telt het gewicht van het plaatmateriaal + het gewicht van het meubilair + het gewicht van personen + .... . In de praktijk komt er dus een pak meer belasting op de Floor Mounts dan enkel het gewicht van het plaatmateriaal. Het verschil in ∆Lw tussen Rigidur platen en OSB gaat in de praktijk kleiner zijn dan 7 dB.
De voornaamste hinder van voetstappen situeert zich in de tertsbanden met middenfrequenties lager dan 100 Hz (hoofdzakelijk die met middenfrequentie 50 Hz en 40 Hz).
Helaas is laagfrequent geluid in een ruimte meten enorm moeilijk door de staande golven die ontstaan en krijg je grote verschillen tussen de meetresultaten van dezelde vloeropbouw tussen akoestische laboratoria onderling.
Om toch een idee te krijgen van hoe goed de opbouw voetstappen isoleert bekijken we de ∆Lw + ∆CI van die vloeropbouw.
Spectrale informatie contactgeluid bij test op massieve verdiepingsvloer
vloeropbouw 1
- 14 cm betonplaat
- Floor Mount 25 + houten balk 50x50 mm
- 45 mm minerale wol
- 20 mm Rigidur vloerplaat
- 13 mm Rigidur
vloeropbouw 2
- 14 cm betonplaat
- Floor Mount 25 + houten balk 50x50 mm
- 45 mm minerale wol
- 22 mm OSB
tertsband met middenfrequentie | ∆L Rigidur | ∆L OSB | ∆L Rigidur - ∆L OSB |
100 Hz | 14 dB | 7 dB | + 7 dB |
125 Hz | 17 dB | 9 dB | + 8 dB |
160 Hz | 20 dB | 13 dB | + 7 dB |
200 Hz | 23 dB | 14 dB | + 9 dB |
250 Hz | 26 dB | 21 dB | + 5 dB |
315 Hz | 28 dB | 26 dB | + 2 dB |
400 Hz | 31 dB | 29 dB | + 2 dB |
500 Hz | 33 dB | 32 dB | + 1 dB |
630 Hz | 35 dB | 34 dB | + 1 dB |
800 Hz | 37 dB | 37 dB | 0 dB |
1000 Hz | 40 dB | 38 dB | + 2 dB |
1250 Hz | 44 dB | 43 dB | + 1 dB |
1600 Hz | 51 dB | 51 dB | 0 dB |
2000 Hz | 59 dB | 60 dB | - 1 dB |
2500 Hz | 63 dB | 64 dB | - 1 dB |
3150 Hz | 65 dB | 65 dB | 0 dB |
De hogere belasting per mount verklaart het verschil tussen de opbouw met Rigidur gipsvezelplaten en OSB.
Als gewicht op de veren voor de contactgeluidsisolatie telt het gewicht van het plaatmateriaal + het gewicht van het meubilair + het gewicht van personen + .... . In de praktijk komt er dus een pak meer belasting op de Floor Mounts dan enkel het gewicht van het plaatmateriaal. De verschillen in ∆L tussen Rigidur platen en OSB gaan in de praktijk kleiner zijn.
Spectrale informatie luchtgeluid bij test op massieve verdiepingsvloer
vloeropbouw 2
- 14 cm betonplaat
- Floor Mount 25 + houten balk 50x50 mm
- 45 mm minerale wol
- 22 mm OSB
MVM-resonantiefrequentie +/- 72 Hz
vloeropbouw 1
- 14 cm betonplaat
- Floor Mount 25 + houten balk 50x50 mm
- 45 mm minerale wol
- 20 mm Rigidur vloerplaat
- 13 mm Rigidur
MVM-resonantiefrequentie +/- 45 Hz.
tertsband met middenfrequentie | ∆R Rigidur | ∆R OSB | ∆R Rigidur - ∆R OSB |
100 Hz | 7 dB | 1 dB | + 6 dB |
125 Hz | 11 dB | 7 dB | + 4 dB |
160 Hz | 14 dB | 8 dB | + 6 dB |
200 Hz | 19 dB | 13 dB | + 6 dB |
250 Hz | 23 dB | 19 dB | + 4 dB |
315 Hz | 21 dB | 19 dB | + 2 dB |
400 Hz | 20 dB | 18 dB | + 2 dB |
500 Hz | 24 dB | 23 dB | + 1 dB |
630 Hz | 27 dB | 25 dB | + 2 dB |
800 Hz | 24 dB | 23 dB | + 1 dB |
1000 Hz | 21 dB | 19 dB | + 2 dB |
1250 Hz | 19 dB | 17 dB | + 2 dB |
1600 Hz | 20 dB | 19 dB | + 1 dB |
2000 Hz | 17 dB | 16 dB | + 1 dB |
2500 Hz | 13 dB | 13 dB | 0 dB |
3150 Hz | 11 dB | 11 dB | 0 dB |

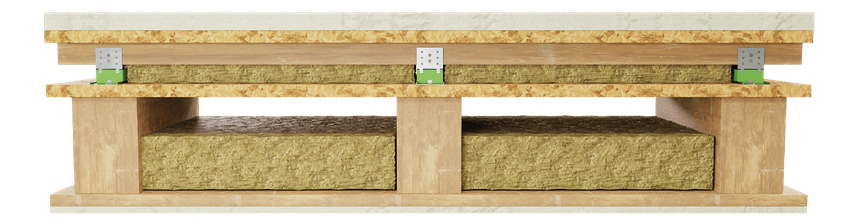

Droge zwevende dekvloer op een lichte houten draagvloer
Basisvloer in het labo
- 22 mm spanplaat
- houten balken 120x180 mm
- 100 mm minerale wol tussen de houten balken
- 24 mm houten balkjes waartegen de gipskartonplaat geschroefd wordt
- 12,5 mm gipskartonplaat
Floor Mount 25
+ Rigudur vloerplaat 20 mm
+ Rigidur gipsvezelplaat 13 mm
verbetering contactgeluidsisolatie
∆Lw 32 dB
∆Lw + ∆CI 24 dB
verbetering luchtgeluidsisolatie
∆Rw 19 dB
∆Rw + C 14 dB
∆Rw + Ctr 10 dB
Floor Mount 25 + OSB 22 mm
verbetering contactgeluidsisolatie
∆Lw 25 dB
∆Lw + ∆CI 14 dB
verbetering luchtgeluidsisolatie
∆Rw 11 dB
∆Rw + C 6 dB
∆Rw + Ctr 3 dB
De lagere belasting bij de OSB plaat t.o.v. de gipsvezelplaten toont aan hoe groot de impact van de oppervlaktemassa van de zwevende dekvloer op de luchtgeluidsisolatie is. De massa die telt voor de luchtgeluidsisolatie is deze van het plaatmateriaal, de dynamische belastingen hebben geen enkele impact.
Qua contactgeluidsisolatie toont deze test wel een significant verschil aan maar in de praktijk waar er veel meer dynamische dan statische belasting is wordt dit verschil miniem.
De belasting waar we bij de contactgeluidsisolatie rekening mee houden is die van de vloerafwerking + de dynamische belastingen (meubels, personen,...).
Spectrale informatie contactgeluid bij test op houten verdiepingsvloer
Vloeropbouw 2
- OSB 22 mm
- Floor Mount 25 + houten balk 50x50 mm
- 45 mm minerale wol tussen de balken
- 22 mm spanplaat
- houten balken 120x180 mm
- 100 mm minerale wol tussen de houten balken
- 24 mm houten balkjes
- 12,5 mm gipsplaat
Vloeropbouw 1
- Rigidur gipsvezelplaat 13 mm
- Rigidur 20 mm vloerplaat
- Floor Mount 25 + houten balk 50x50 mm
- 45 mm minerale wol tussen de balken
- 22 mm spanplaat
- houten balken 120x180 mm
- 100 mm minerale wol tussen de houten balken
- 24 mm houten balkjes
- 12,5 mm gipsplaat
tertsband met middenfrequentie | ∆L Rigidur | ∆L OSB | ∆L Rigidur - ∆L OSB |
100 Hz | 12 dB | 4 dB | + 8 dB |
125 Hz | 18 dB | 12 dB | + 6 dB |
160 Hz | 19 dB | 14 dB | + 5 dB |
200 Hz | 21 dB | 13 dB | + 8 dB |
250 Hz | 23 dB | 13 dB | + 10 dB |
315 Hz | 28 dB | 18 dB | + 10 dB |
400 Hz | 29 dB | 18 dB | + 11 dB |
500 Hz | 32 dB | 19 dB | + 13 dB |
630 Hz | 34 dB | 20 dB | + 14 dB |
800 Hz | 34 dB | 22 dB | + 12 dB |
1000 Hz | 32 dB | 21 dB | + 11 dB |
1250 Hz | 30 dB | 21 dB | + 11 dB |
1600 Hz | 31 dB | 24 dB | + 7 dB |
2000 Hz | 35 dB | 28 dB | + 7 dB |
2500 Hz | 37 dB | 32 dB | + 5 dB |
3150 Hz | 37 dB | 33 dB | + 4 dB |
De hogere belasting per mount verklaart het verschil tussen de opbouw met Rigidur gipsvezelplaten en OSB.
Als gewicht op de veren voor de contactgeluidsisolatie telt het gewicht van het plaatmateriaal + het gewicht van het meubilair + het gewicht van personen + .... . In de praktijk komt er dus een pak meer belasting op de Floor Mounts dan enkel het gewicht van het plaatmateriaal. De verschillen in ∆L tussen Rigidur platen en OSB gaan in de praktijk kleiner zijn.
Spectrale informatie luchtgeluid bij test op houten verdiepingsvloer
Vloeropbouw 2
- OSB 22 mm
- Floor Mount 25 + houten balk 50x50 mm
- 45 mm minerale wol tussen de balken
- 22 mm spanplaat
- houten balken 120x180 mm
- 100 mm minerale wol tussen de houten balken
- 24 mm houten balkjes
- 13 mm gipsplaat
Vloeropbouw 1
- Rigidur gipsvezelplaat 13 mm
- Rigidur 20 mm vloerplaat
- Floor Mount 25 + houten balk 50x50 mm
- 45 mm minerale wol tussen de balken
- 22 mm spanplaat
- houten balken 120x180 mm
- 100 mm minerale wol tussen de houten balken
- 24 mm houten balkjes
- 13 mm gipsplaat
tertsband met middenfrequentie | ∆R Rigidur | ∆R OSB | ∆R Rigidur - ∆R OSB |
100 Hz | 10 dB | 1 dB | + 9 dB |
125 Hz | 15 dB | 6 dB | + 9 dB |
160 Hz | 18 dB | 10 dB | + 8 dB |
200 Hz | 20 dB | 11 dB | + 9 dB |
250 Hz | 20 dB | 12 dB | + 8 dB |
315 Hz | 22 dB | 16 dB | + 6 dB |
400 Hz | 20 dB | 16 dB | + 4 dB |
500 Hz | 21 dB | 15 dB | + 6 dB |
630 Hz | 19 dB | 13 dB | + 6 dB |
800 Hz | 20 dB | 13 dB | + 7 dB |
1000 Hz | 19 dB | 15 dB | + 4 dB |
1250 Hz | 22 dB | 17 dB | + 5 dB |
1600 Hz | 24 dB | 19 dB | + 5 dB |
2000 Hz | 22 dB | 19 dB | + 3 dB |
2500 Hz | 22 dB | 19 dB | + 3 dB |
3150 Hz | 23 dB | 20 dB | + 3 dB |
Idealiter worden de massa's op de buitenkanten geconcentreerd, maar de referentievloer van het labo kan niet gewijzigd worden?
Hierdoor zit bij deze test zit een spaanplaat in het midden van de vloeropbouw waardoor er 2 spouwen zijn en dus 2 MVM-resonantiefrequenties zijn. Het gevolg is een beperkte geluidsisolatiewinst in de lagere tertsbanden.
geluidsisolatiedokter
ondernemingsnummer BE0692.802.011
Copyright geluidsisolatiedokter.be 2024. All rights reserved.
