De impact van metal stud plafonds op de geluidisolatie
Metal stud plafonds hebben een grote impact op zowel contactgeluidsisolatie als luchtgeluidisolatie.
De ontkoppelde plafonds worden meestal toegepast om de geluidsoverlast van de bovenburen te beperken, in box-in-box toepassingen en in situatie met veel flankerende transmissie om het geluid vanuit de naastgelegen woonunit te isoleren.
Mijn ervaring met geluidsisolerende metal stud plafonds
- Meer dan 10 jaar ervaring met de promotie en verkoop van geluidsisolatiematerialen
- Zelfstandig akoestisch adviseur sinds 2018
- Meer dan 100 uitgevoerde geluidsisolatieprojecten
- Geslaagd voor de module "Bouwakoestiek van de 46° Hogere Cursus Akoestiek
Ik bied vrijblijvend hulp aan bij het ontwerpen van ontkoppelde plafonds
Op basis van jouw antwoorden op enkele vragen ontwerp ik een geludsisolerend plafond voor je.
Tevens berekenen we de materiaalkosten en -hoeveelheden voor je.
Naar de vragenlijst geluidsisolerend plafond.
Wat zijn metal stud plafonds?
Een metal stud plafond is een verlaagd plafond bestaande uit:
- plafondhangers
- metalen profielen
- geluidsabsorberende spouwvulling
- afwerkingsplaten zoals gipskarton of gipsvezel
Akoestische hangers bevestigd aan de verdiepingsvloer vormen de draagstructuur waarop gipsplaten, gipsvezelplaten of andere afwerkingsmaterialen geschroefd worden.
Dit type gelidsisolerend plafond is populair in zowel residentiële als commerciële bouwprojecten vanwege de flexibiliteit, en eenvoudige installatie.
Geluidsabsorberend spouwvulling
Glaswol is het meest toegepaste materiaal.
De geluidsabsorberende spouwvulling onderdrukt de staande golven in de spouw met een positieve impact op de driekamer-transmissie in de hogere frequenties tot gevolg.
Plaatmateriaal
Hoogverdichte gipskartonplaten (1100 kg/m³) of gipsvezelplaten zijn vanuit akoestisch standpunt de meest geschikte afwerkingsplaten.
Deze platen hebben een oppervlaktemassa van +/- 13,75 kg/m² tegenover 9,6 kg/m² voor de traditionele gipskartonplaten met een densiteit van 770 kg/m³.
Akoestische plafondhangers
Wij bieden het ruimste gamma akoestische plafondhangers aan.
De akoestische plafondhangers zorgen ervoor dat het structuurgeluid niet via de hangers van de verdiepingsvloer in het verlaagde plafond terechtkomt.
Enkele of dubbele profielenstructuur?
Indien er genoeg beschikbare hoogte werken wij bij voorkeur met een dubbele profielenstructuur, zoals het systeem Plagyp D bij Gyproc.
Meer info over het systeem Plagyp D: https://pro.gyproc.be/nl/systemen/plagyp-d-db2x125-a
Voordelen van een dubbele profielen structuur:
- Iets diepere spouw = lagere massa/veer/massa-resonantiefrequentie
- Minder plafondhangers nodig dan bij een enkele profielenstructuur
Bij beschikbare opbouwhoogte is een enkele profielenstructuur aangewezen. Dit is het systeem Plagyp S bij Gyproc.
Ontkoppeld metal stud plafond en contactgeluidsisolatie
De selectie van de plafondhangers heeft een grote impact op de contactgeluidsisolatie door het beperken van de structurele overdracht.
Structurele transmissie
Dit zijn trillingen die van het ene gebouwdeel naar het andere reizen en vervolgens in de ontvangstruimte als geluid afstralen.
In het geval van een plafond zijn dit de trillingen die in de bovenliggende ruimte gegenereerd worden door:
- Een invallende geluidsgolf (luchtgeluid)
- Een vallend voorwerp
- Verschuivend meubilair
- Voetstappen
- ...
Spectrum stoorgeluid
Als we aan contactgeluidsisolatie denken dan gaat het vooral over het isoleren van voetstappen. Voetstappen genereren vooral laagfrequene trillingen. Het spectrum van de trillingen hangt vooral af van het schoeisel, het gewicht van de persoon die rondloopt en zijn manier van stappen.
Het spectrum van de voetstappen is lager dan 100 Hz.
Trillingen/structuurgeluid isoleren in een nutshell
Hoe meer statische deflectie hoe lager de afveerfrequentie.
Hoe elastischer het elastomeer hoe meer het materiaal inveert wanneer het gewicht van het plafond aan de hanger trekt.
Als we uitgaan van een verlaagd plafond met een gewicht van 28 kg/m² (plaatmateriaal, metalen profielen, geluidsabsorberende spouwvulling en eigengewicht van de akoestische hangers) met een enkele profielenstructuur met een afstand 50x80 tussen de hangers dan krijgen we een belasting van 11,2 kg/hanger.
hanger | statische deflectie | afveerfrequentie | maximale belastbaarheid van de hanger | 11,2 kg = % totale belastbaarheid |
EP 700 + Sylomer 15 | 1,86 mm | 10,3 Hz | 15 kg | 75 % |
EP 700 + Sylomer 30 | 1,66 mm | 13,2 Hz | 30 kg | 37,33 % |
ST + Sylomer ST 20 | 11,9 mm | 4,7 Hz | 20 kg | 56 % |
Akustik Super T60 A45 | 1,59 mm | 14,2 Hz | 30 kg | 37,33 % |
Met een stalen veer behalen we meer statische deflectie dan met een elastomeer op basis van Sylomer. Met een hanger op basis van Sylomer krijgen we meer statische deflectie dan met een hanger op basis van rubber.
Hoe hoger de verhouding afveerfrequentie/stoorfrequentie hoe hoger het % geïsoleerde trillingen bij de storende trillingsfrequentie
- Afveerfrequentie = stoorfrequentie
- Dan krijgen we opslingering en worden de trillingen niet geïsoleerd maar versterkt.
- Stoorfrequentie hoger dan afveerfrequentie x vierkantswortel 2 = trillingisolatie.
- Hoe hoger de stoorfrequentie hoe hoger het % trillingsisolatie.
Verder bordurend op het voorbeeld van de hangers die met 11,2 kg belast worden bekomen we onderstaande tabel met het % trillingsisolatie in functie van de stoorfrequentie. Hoe hoger de verhouding stoorfrequentie/aandrijffrequentie hoe hoger het % trillingsisolatie.
- EP 700 + Sylomer 15
- Afveerfrequentie 10,3 Hz
- EP 700 + Sylomer 30
- Afveerfrequentie 13,2 Hz
- ST+Sylomer ST 20
- Afveerfrequentie 4,7 Hz
- Akustik Super T60 A45
- Afveerfrequentie 14,2 Hz
storende frequentie | EP 700 + Sylomer 15 | EP 700 + Sylomer 30 | ST + Sylomer ST 20 | Akustik Super T60 A45 |
10 Hz | opslingering | opslingering | 72,2% | opslingering |
15 Hz | 9,7% | opslingering | 99,3% | opslingering |
20 Hz | 63,6% | 23,7% | 94,2% | opslingering |
25 Hz | 79,4% | 61.7 % | 96,4% | 51,9% |
35 Hz | 90,5% | 85,5% | 98,2% | 80,2% |
50 Hz | 95,5% | 92,6% | 99,1% | 91,2% |
75 Hz | 98,1% | 96,8% | 99,6% | 96,3% |
100 Hz | 98,9% | 98,2% | 99,8% | 97,9% |
Wat is nu de impact van die betere structurele geluidstransmissie op de contactgeluidisolatie?
Test in het akoestisch labo waarbij er 3 hangers in dezelfde configuratie getest werden.
- Basisvloer: 14 cm gewapend beton
- Geluidsbron: ISO klopmachine (toestel met 8 metalen hammertjes die 10 keer per seconde naar beneden vallen)
- Hangers
- rigide hanger = metalen M6 draadstang
- Akustik Super T60+Sylomer hanger op basis van Sylomer
- Akustik Super T60 A-45 hanger op basis van rubber
Eengetalsaanduiding (Ln,w)
We bekijken niveaus, hoe lager hoe beter dus.
Meer info over akoestische grootheden contactgeluid.
Het metal stud plafond met de Sylomer hanger scoort op vlak van contactgeluid 9 dB beter dan het plafond met de hanger op basis van rubber.
Spectraal per tertsband (Ln)

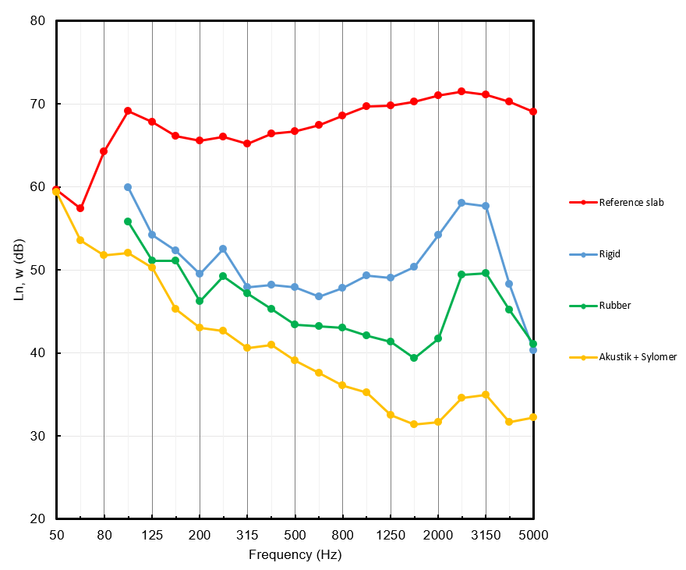

We bekijken op onderstaande grafiek contactgeluidsniveaus, dus hoe lager hoe minder geluid er in de onderliggende ruimte afstraalt.
Metal stud plafond met akoestische hangers en luchtgeluidsisolatie
Vergelijkende test in het akoestisch labo in dezelfde configuraties als in bovenstaande rubriek m.b.t. contactgeluidsisolatie.
Met betrekking tot luchtgeluidisolatie spelen massa/veer/massa-transmissie en driekamertransmissie een veel belangrijkere rol. Bij contactgeluidsisolatie was het vooral de structurele geluidtransmissie die een grote impact heeft.
Massa/veer/massa transmissie
Hier speelt de spouw tussen de verdiepingsvloer en het plaatmateriaal van het metal stud plafond de rol van veer.
Hoe breder de veer des te soepeler de veer. Hoe soepeler de veer hoe minder geluidsoverdracht.
Een massa/veer/massa-systeem wordt gekenmerkt door haar massa/veer/massa-resonantiefrequentie. Geluid met een frequentie rond die MVM-resonantiefrequentie wordt goed overgedragen. De luchtgeluidsisolatie in dit deel van het spectrum van de verdiepingsvloer + ontkoppeld metal stud plafond is slechter dan de luchtgeluidsisolatie van de verdiepingsvloer alleen.
Bij het ontwerpen van een geluidsisolerend plafond is het belangrijk om ervoor te zorgen dat de voornaamste stroorfrequenties niet in dat deel van het spectrum liggen waar de geluidsisolatie zo onstellend zwak scoort.
Geluiden met een frequentie hoger dan de MVM-resonantiefrequentie x vierkantswortel 2 worden geisoleerd.
Hoe hoger de stoorfrequentie hoe beter het geluid geïsoleerd wordt.
De parameters die een rol spelen zijn:
- De oppervlaktemassa van het plaatmateriaal
- Hoe hoger hoe lager de MVM-resonantiefrequentie, dit is de reden dat we verzwaarde gipskartonplaten of gipsvezelplaten gebruiken
- De spouwdiepte
- Hoe breder de spouw, hoe lager de MVM-resonantiefrequentie
Driekamertransmissie voor hoogfrequent geluid
Hoogfrequent geluid heeft een kleine golflengte, hierdoor kunnen we de spouw tussen verdiepingsvloer en plaatmateriaal van het verlaagde plafond beschouwen als een apparte ruimte in plaats van als een veer.
Geluidsabsorberend materaal in de spouw onderdrukt de staande golven in de spouw. Het geluidsabsorberende materiaal op zich is zodanig licht en poreurs dat het geen geluid kan isoleren. Maar in een spouw draagt het toch bij tot een geluidsisolatiewinst die kan oplopen tot 10 dB en meer. De randvoorwaarde is dan wel dat de 2 massa's ontkoppeld zijn. Bij het ontkoppelen spelen de akoestische plafondhangers wel weer een rol.

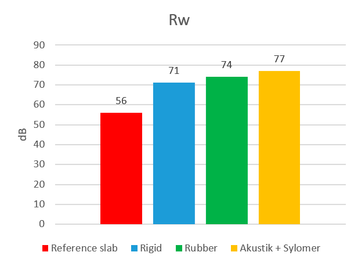

Eengetalsaanduiding: de gewogen geluidsverzwakkingsindex (Rw)
We bekijken de geluidsverzwakking, dus hoe hoger hoe beter.
De hanger op basis van Sylomer scoort 3 dB beter dan de hanger op basis van rubber.
HET RUIMSTE AANBOD AKOESTISCHE HANGERS
6 cm brede metalen plafondprofielen
Plaatdragende profielen Knauf en Gyproc
- Gyproc
- Plagyp PC 60/27
- Knauf
Perimeterprofielen Knauf en Gyproc
- Gyproc
- Plagyp PU 27/48
- Knauf
- Wandaansluitingsprofiel UD 28/27/48/0,6
Verbindingsruiters bij een dubbele profielenstructuur
- Gyproc
- Plagyp PD60/60
Andere aanbieder van metalen profielen zijn o.a.:
- Dingemans elementenbouw
- Metalstampi
- Siniat
Geschikt plaatmateriaal voor metal stud plafonds
Gipskartonplaten met een hoge densiteit
Gipsvezelplaten
Geluidsaborberende spouwvulling voor metal stud plafonds
Glaswol
- Isover Isoconfort
- Knauf Multifit 35
- Ursa Homtec 35
Rotswol
- Rockwool Rockroof Flexi
- Knauf Rock4all
Ecologisch isolatiemateriaal
Enkele jaren terug heeft het WTCB testen uitgevoerd om te zien of ecologische isolatiematerialen als spouwvulling dezelfde akoestische prestaties hebben als glaswol/rotswol. Uit dat onderzoek bleek dat materialen zoals hennepmatten, cellulosematten, matten van gerecycleerd katoen dezelfde akoestische eigenschappen hebben als glaswol.
Enkele voorbeelden van deze materialen zijn:
- Houtwol
-
- Gutex Thermoflex
- Pavatex Pavaflex
- Steico Steicoflex
- Isonat/Isover
- Gerecycleerd katoen
-
- Soprema Pavatextil
- Le Relais Métisse
- Hennepwol
- Biofib Chanvre
- https://www.biofib.com/gamme-biofib/biofib-chanvre/
- Cellulosematten
- Biofib Ouatte
- https://www.biofib.com/gamme-biofib/biofib-ouate/
Je kunt steeds op mijn advies rekenen
De technieken die we op deze pagina beschrijven zijn algemeen van aard. Qua plafondhangers bespreken we hier maar een fractie van hetgeen we kunnen aanbieden.
Zoek je naar een oplossing op maat voor jouw project? Dan denk ik graag met je mee.
Aarzel niet om me vrijblijvend te contacteren via 0470/44 22 19 of info@geluidsisolatiedokter.be.
Akoestisch advies op locatie
Akoestisch advies op locatie is een betalende dienst waarbij ik een analyse maak van je huis of bedrijf om de zwakke punten te identificeren. Op basis van de vaststellingen tijdens het plaatsbezoek stel ik een stappenplan op om je akoestisch comfort te verbeteren.
Lees meer over deze adviesdienst.
